直流充電樁電源應用方案

　　下面來跟著浩寧科技小編一起了解直流充電樁電源的應用方案：


　　根據進入汽車電流種類不同，充電樁可分為交流充電樁和直流充電樁兩種。直流充電樁是固定安裝在電動汽車外、與交流電網連接，為電動汽車動力電池提供大功率直流電源的供電裝置。

　　直流充電樁的電氣結構及工作原理

　　直流充電樁的輸入電壓采用三相四線380VAC(±15%)，頻率50Hz,輸出可調的直流電，直接為電動汽車的動力電池充電。

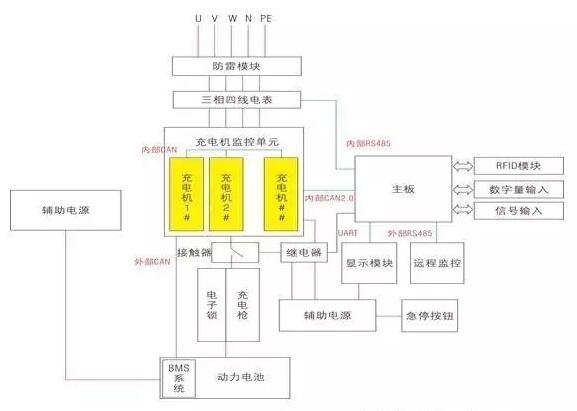

　　直流充電樁采用三相四線制供電，可以提供足夠大的功率，輸出的電壓和電流調整范圍大(適用于乘用車和大巴車的電壓需求)，可以實現快充。直流充電樁與交流充電樁的計量和通信及擴展計費功能類似，其電氣結構圖如下圖所示：


　　直流充電樁工作原理：三相 380V 交流電經過EMC等防雷濾波模塊后進入到三相四線制電表中，三相四線制電表監控整個充電機工作時的實際充電電量。且根據實際充電電流及充電電壓的大小，充電機往往需要并聯使用，因此就要求充電機擁有能夠均流輸出的功能，充電機輸出經過充電槍直接給動力電池進行充電。

　　在直流充電樁工作時，輔助電源給主控單元、顯示模塊、保護控制單元、信號采集單元及刷卡模塊等控制系統進行供電。另外，在動力電池充電過程中，輔助電源給BMS系統供電，由BMS系統實時監控動力電池的狀態。

　　直流充電樁典型電源解決方案

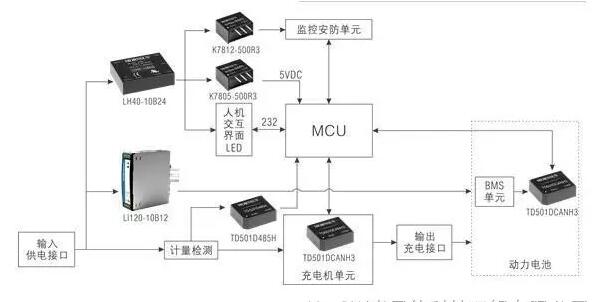

　　下面為比較典型的直流充電樁的電源解決方案，該方案只是簡單地畫出了一臺充電機的應用。在實際應用中，一臺充電機輸出的十幾千瓦的功率是不夠的，往往需要并聯3臺左右充電機，以滿足大電流輸出的要求。如下圖所示：


　　供電說明：

　　電源部分中，首先需考慮大電流充電情況下BMS的輔助供電。在最新的國標中將此電源統一標定為12V10A的電源，且后續在BMS管理方面，乘用車與大巴車的BMS供電系統將統一標準。因此，此處推薦選擇具有主動式PFC功能的LI120-10B12輸出12V給BMS系統供電。

　　主控系統的電源部分，推薦LH40-10B24給HMI顯示屏以及繼電器供電。再通過K7812-500R3和K7805-500R3轉換為12V和5V分別給監控安防單元和MCU供電。

　　在通信部分中，本方案應用了三種通信，CAN通信、485通信和232通信。CAN通信連接了車載BMS、非車載充電機以及主控系統;485通信連接了刷卡模塊、電表等;顯示屏的串口通常采用232的通信方式。基于內部的點對點通信，有時也可采用非隔離的通信方式。
