科陸DDZY719-A單相遠程費控智能電能表接線圖

　　科陸DDZY719-A主要特點是計量模塊敏感度高(智能電表的計量模塊由國家電網公司選型，已是目前國內電表標準水平)，計量精準;該表由上市公司(深圳市科陸電子科技有限公司)生產，質量有保證，經過長期穩定穩定，產品可靠性高。

注意事項

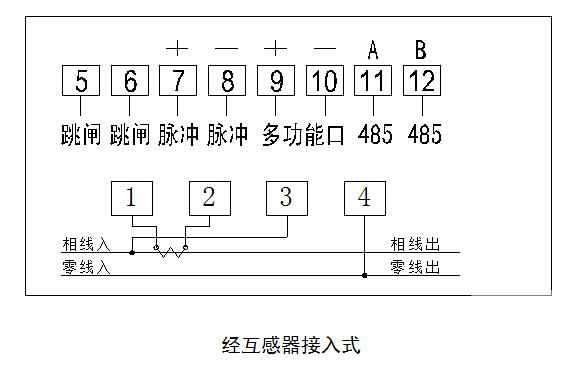

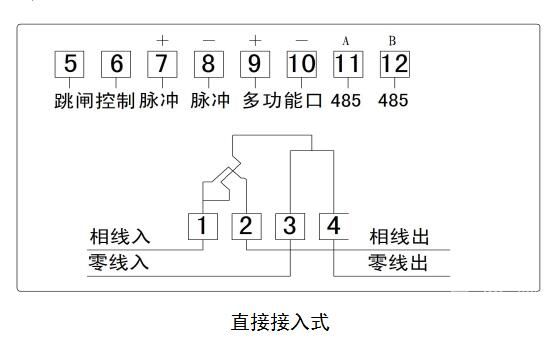

　　1 電流接線端子 2 電流接線端子

　　3 相線接線端子 4 零線接線端子

　　5 跳閘控制端子 6 跳閘控制端子

　　7 脈沖接線端子 8 脈沖接線端子

　　9 多功能輸出口接線端子 10 多功能輸出口接線端子

　　11 485-A接線端子 12 485-B接線端子

　　說明：采用內置負荷開關時5、6端子為預留端子;采用外置負荷開關時5、6端子為跳閘控制端子。

　　2. 注意事項

　　Ø必須嚴格按照標牌上標明的電壓等級接入電壓。

　　Ø安裝時應將接線端子擰緊，并且將表計掛牢在堅固耐火、不易振動的屏上。電表下視時顯示效果最佳，故應垂直安裝，高度以1.8m為宜。

　　Ø接線后應將端蓋鉛封，建議將表的上蓋加鉛封。

　　Ø表計應存放在溫度為-40～70℃，濕度<85%的環境中，并且應在原包裝的條件下放置，疊放高度不超過5層。電表在包裝拆封后不宜儲存。
