家用單相電表接線圖

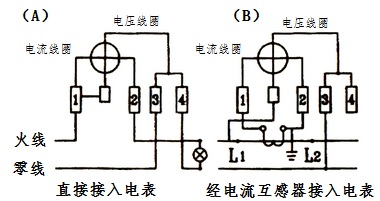

　　在實際應用中，應合理選用電能表的規格。如選用的電能表規格過大，而用電量過小，則會造成計度不準;選用規格過小時，會使電表過載，嚴重時有可能燒壞電能表。一般選用家用電能表時，額定電壓為220V，1A電能表的最小負載功率為11W，最大負載功率為440W; 2.5A單相電能表，最小使用負載功率為27.5W，最大可達1100W; 5A單相電能表，最小使用負載功率為55W，最大可達2200W。下圖是單相電表接線圖。

　　在低電壓小電流線路中，電表可直接接在線路上，如圖(A)所示。電表端蓋(即圖中標有1、2、3、4的那一排方框)都畫有接線圖，對于低電壓大電流中的線路中，電表電流線圈經電流互感器與負載相連，如圖(B)所示。。
