威勝DTSD341三相四線電子式電能表直通式如何接線？
2022-06-10
威勝DTSD341三相四線電子式電能表直通式如何接線？
三相電子式電表廣泛應用于高可靠性與高穩定度電能計量需求的發電廠、變電站以及各類企事業單位，那它的接線方式有哪些呢？三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；下面小編就第二種直通式如何接線來作如下詳細介紹
以威勝DTSD341三相四線電子式電能表為例，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上

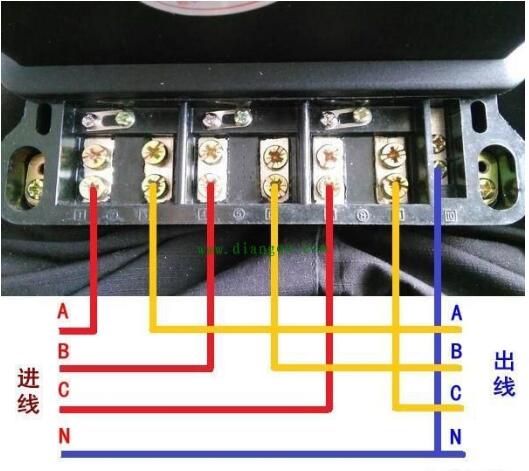

下面以威勝DTSD341三相四線電子式電能表為例，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下圖：
注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口； 1 0接線孔接零線。
關于威勝DTSD341三相四線電能表直通式接線方式大家都清楚了嗎？以上是小編整理的關于“三相四線電子式電能表直通式如何接線？”的一些內容，更多精彩請關注長沙浩寧科技網站！
