三相四線電表接線圖片

三相四線電表接線分為兩種情況，一種是帶互感器的互感式接線，一種是不帶互感器的直入式接線，我們分類型講解。

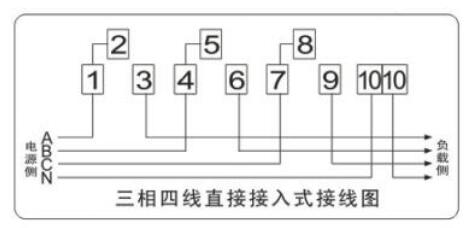

三相四線電表接線圖片一：直入式

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

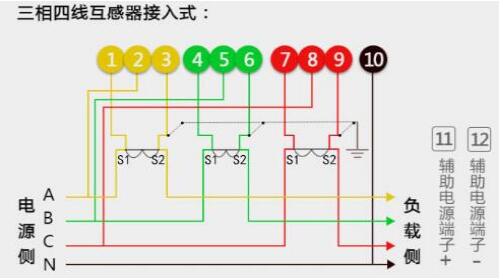

三相四線電表接線圖片二：互感式

翻過接線端子蓋,就可以看到三相四線電表接線圖。

其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

A黃線，電壓線接入2號口，電流線經(jīng)過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經(jīng)過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經(jīng)過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
