一看就會的電表接線圖

電表分為單相電表和三相電表，三相電表又分為三相三線電表和三相四線電表，無論是在家庭還是在工廠，可以說家家戶戶少不了，家庭用電一般是單相電表，要是電流比較大我們會用到三相電表，工廠商鋪基本上用的三相電表。

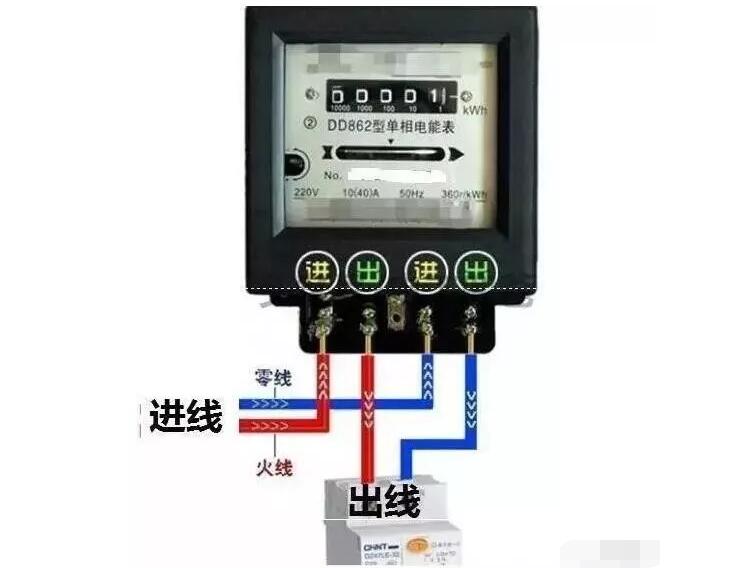

單相電表接線圖

單相電表接線方法：1、3進，2、4出。

三相電表

三相電表一般運用于工廠、大型商鋪、政府大樓等，它的工作原理與單相電度表完全相同，只是在結構上采用多組驅動部件和固定在轉軸上的多個鋁盤的方式，以實現對三相電能的測量。三相電表分為直入式和互感式的。

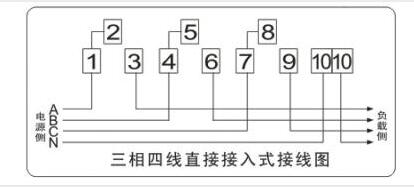

1、三相四線電表直入式接線圖

直入式就是計量的電流范圍在電表可以承受的范圍之內就可以使用直入式三相四線電表。

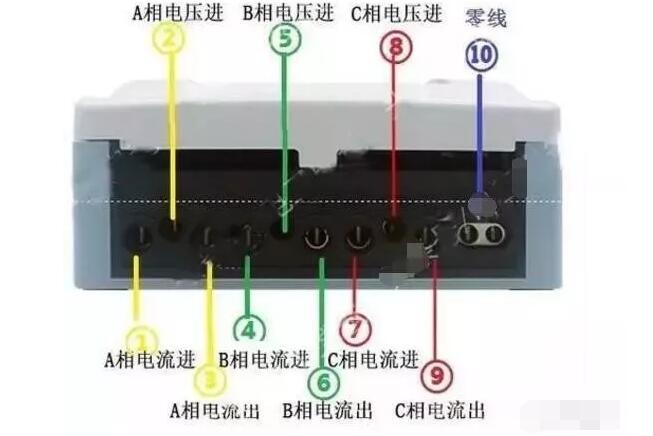

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

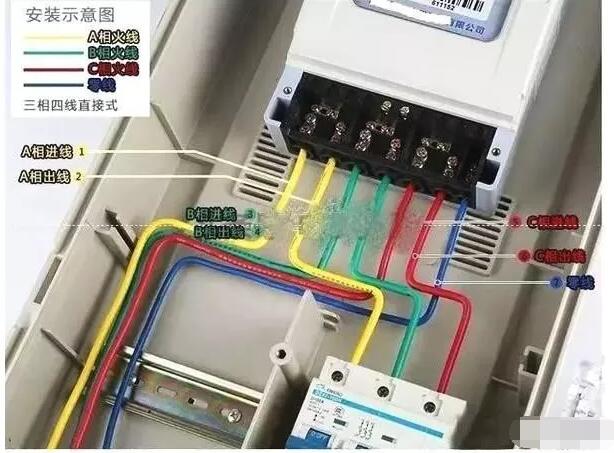

2、三相四線電表直入式接線實物圖

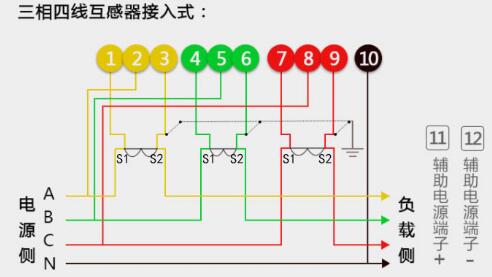

3、三相四線電表互感式接線圖

當計量電流遠遠大于電表可以計量的電流的時候我們就需要用到互感式的三相四線電表。

其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

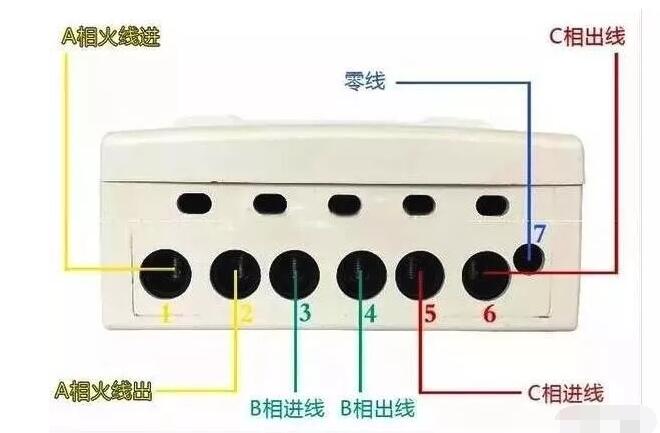

4、三相四線電表互感式接線實物圖

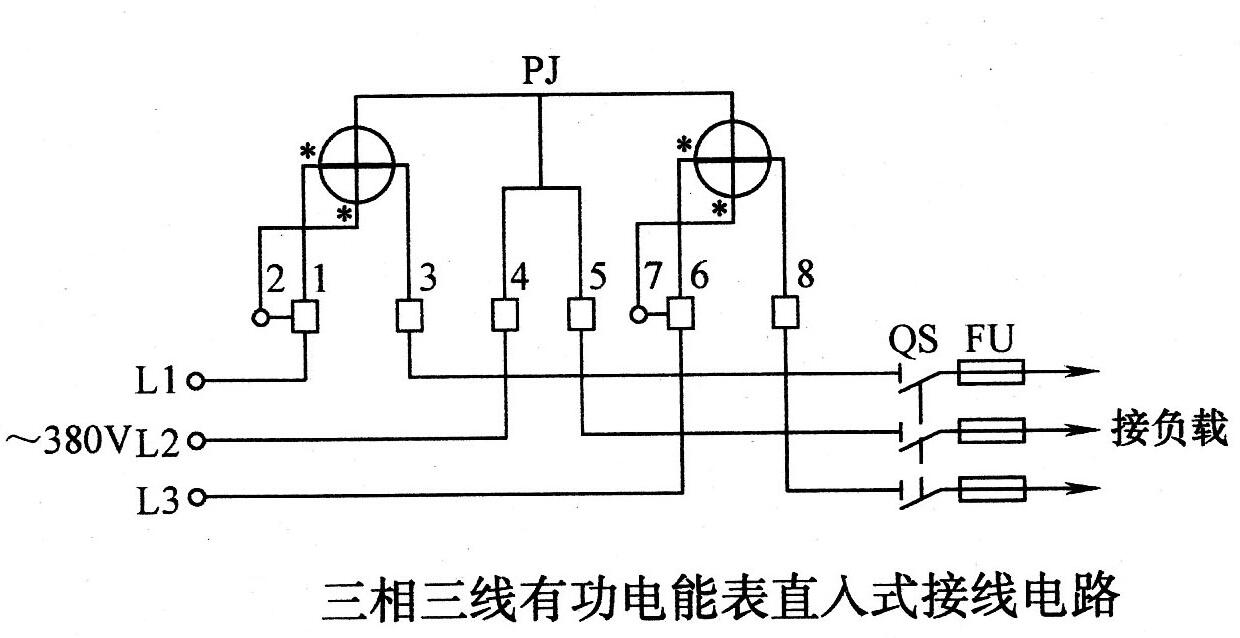

5、三相三線電表直入式接線圖

L1進線接入電表1號口，1號口接入電壓線，3號口接出線

L2進線接入電表4號口，5號口接出線

L3進線接入電表6號口，7號口接入電壓線，8號口接出線

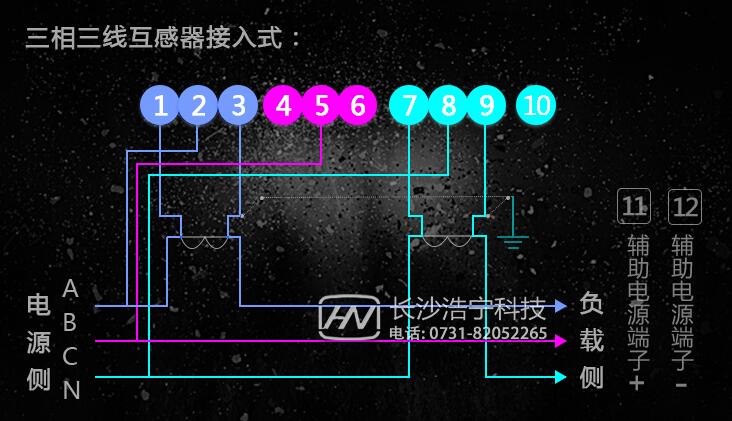

6、三相三線電表互感式接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
