單相電表經電流互感器的接法

當電流已經大到電表本身能夠承受的最大值的時候，就需要用互感器，現在單相電表最高電流可以做到80A，也就是220V*80A=17600W，可以承載17600W的電器，但是如果您家的電器已經超過了這個數值，那么就需要配互感器，單相電表加互感器的電流參數一般是1.5(6)A，所以在買電表之前一定要先計算好是不是需要互感器哦，直通的電表是不能加互感器的。

單相電表互感器接線圖有兩種接法，第一種是帶連片，一種是不帶連片的，現在我們來看看這兩種接線方法具體怎么操作。

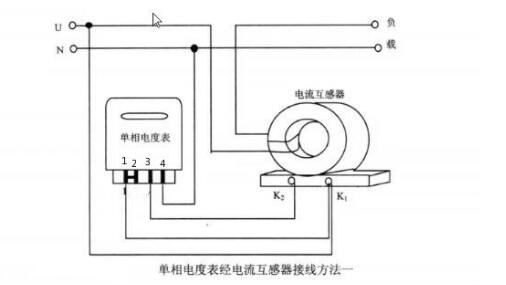

單相電表互感器接法一：有連片的

火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

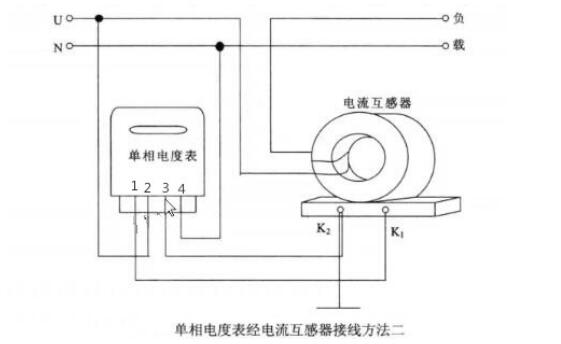

單相電表互感器接法二：無連片的

1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。

電表接互感器注意事項：

1、電流互感器的四個接線端一定要按照接線圖之標示連接。否則，電能表的指示會出現誤差，甚至倒轉;

2、通過電流互感器相連時，由于電能表的電流線圈不再與被測電路直接相連，所以，電壓線圈的接線端子必須單獨引線到相應的相線上，否則，電能表將無法工作。

3、從安全的角度考慮，當采用電流互感器時，要求電流互感器的二次側一端要接地。所謂接地，一般的做法是，將電流互感器二次側的一端用導線與開關柜的金屬構架相連。
