互感器電表怎么接

一般要測量的電流遠遠大于電表所能負荷的最大電流，我們就需要使用互感器，那么帶互感器電表怎么接呢，現在我們分單相電表和三相電表來問您說明。

三相電表加互感器接線圖

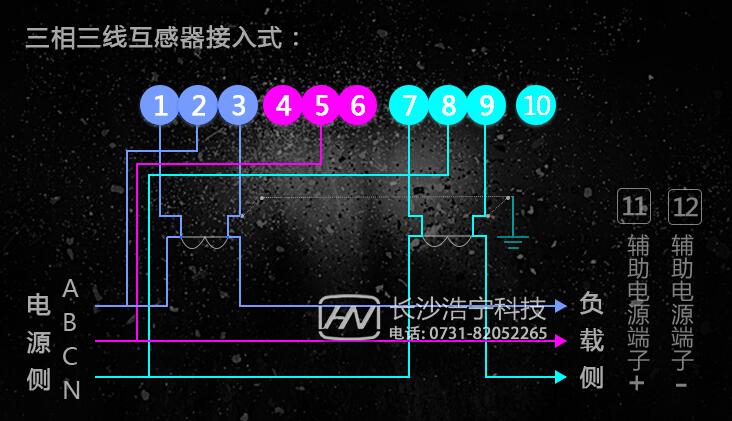

三相三線電表接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

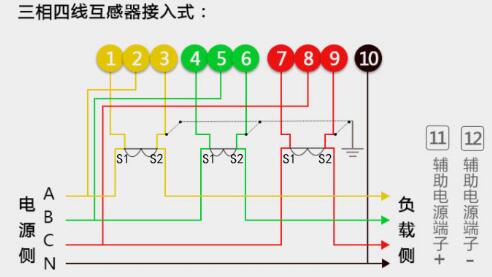

三相四線電表接線圖

翻過接線端子蓋,就可以看到三相四線電表接線圖。

其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

單相電表加互感器接線圖

第一種：帶連片的單相電表與電流互感器接線圖

火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

第二種：無連片的單相電表與電流互感器接線圖

K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載

注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。
