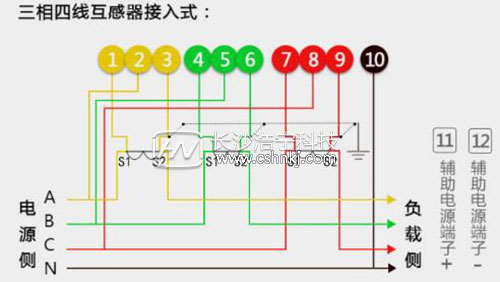

威勝DTZ341三相四線電表接線圖

威勝DTZ341是三相四線智能電表，其實電表蓋上面都會有接線圖的哦，如果您實在不會接看看這里，浩寧電表網小編手把手教您接線!

A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B綠線電壓線接入5號口，電流線直接接負載

C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相四線智能電表適用于：高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企業事業單位。

長沙威勝DTZ341市場價格一般在1000到3200之前，精度不同，價格不一樣，0.5s級的大概在1000一臺，0.2s級的3200一臺，買電表找浩寧科技哦!一手貨源，我們比市場價格便宜10%左右。具體價格可以聯系我們咨詢價格。

長沙威勝DTZ341概述：

長沙威勝DTZ341三相四線智能電能表是研制生產的新一代智能型高科技電能計量產品，符合GB/T17215.321-2008、GB/T17215.322-2008、GB/T17215.323-2008 和DL/T614-2007 等電能表有關標準，采用DL/T645-2007通信規約(有擴展)。

長沙威勝DTZ341工作原理簡述

本產品由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運算，從而精確地獲得有功電能和無功電能，微控制器依據相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換
